一、脈沖布袋除塵器概述：

脈沖布袋除塵器是一種干式除塵裝置，也稱過濾式除塵器（袋式除塵器），它是利用纖維編織物制作的袋式過濾元件來捕集含塵氣體中固體顆粒物的除塵裝置，其作用原理是塵粉在通過濾布纖維時因慣性作用與纖維接觸而被攔截，濾袋上收集的粉塵定期通過清灰裝置清除并落入灰斗，再通過出灰系統排出。

清灰方式主要有兩種：一種是機械抖動，另一種是使用不同壓力的氣流對布袋進行反吹，可分為煙氣反吹和脈沖空氣反吹。

脈沖布袋除塵器的分類：
1.脈沖噴吹布袋除塵器
2.機械振打清灰布袋除塵器
3.回轉反吹風扁布袋除塵器
4.旁插扁布袋除塵器
注：根據使用工況選擇使用的除塵器根據使用溫度選擇使用的布袋

二、脈沖袋式除塵器具有以下優點：

⑴除塵效率高，可捕集粒徑大于0.3微米的細小粉塵，除塵效率達99%以上；
⑵使用靈活,處理風量可由每小時數百萬立方米到數十萬立方米,可直接設于室內機床附近的小型機組,也可做成大型的除塵器;
⑶結構簡單,運行穩定,投資較小,維護方便。

三、結構

它由上、中、下箱體、排灰系統及脈沖反吹系統五部分組成。上箱體包括可掀起的檢修門和出風口；中箱體包括多孔板，除塵布袋及龍骨；下箱體包括灰斗和腳架；排灰系統包括卸料閥和集灰桶；脈沖反吹系統包括脈沖電池閥、噴吹管、儲氣罐和控制面板。

四、工作原理

含塵氣體由除塵器進風口進入中、下箱體，含塵氣體通過濾袋進入上箱體過程中由于濾袋的各種效應作用將塵氣分離開，粉塵被吸附在濾袋上，而氣體穿過濾袋經文氏管進入上箱體，從出風口排出。含塵氣體通過濾袋的凈化過程、隨著時間的增加而積附在濾袋上的粉塵越來越多，増加了濾袋的阻力，致使通過濾袋氣體量逐漸減少。為使阻力控制在限定范圍內（一般為1200~1500Pa），保證所需氣體量通過由控制儀發出指令，按順序觸發各控制閥開啟脈沖閥，氣包內的壓縮空氣瞬時地經脈沖閥至噴吹管的各孔噴出，在經文氏管噴射到各對應的濾袋內。濾袋在氣流瞬間反向作用下急劇膨脹，使積附在濾袋表面的粉塵脫落，濾袋得到再生。被清除掉的灰塵落入灰斗，經卸料閥排出機體。積附在濾袋上的粉塵被有周期地脈沖噴吹清除，使凈化的氣體正常通過，保證除塵系統運行。

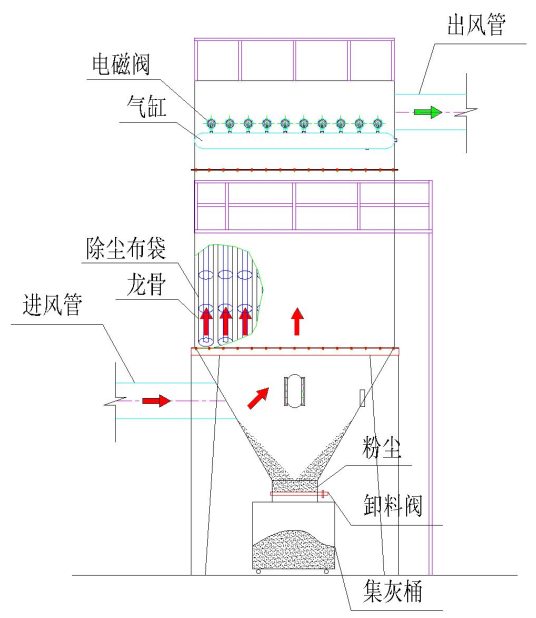

五、原理圖

六、脈沖布袋除塵器的適用范圍：
布袋除塵器廣泛適用于：五金、水泥、建材、陶瓷、電子、化工、鞋業、鑄造、塑料、鋁制品、冶金、電力、皮革、食品、機械加工、煉鐵廠、煉鋼廠、鐵合金廠、耐火廠、發電廠等的煙氣治理除塵系統。垃圾焚燒爐、燃煤鍋爐、流體化床鍋爐等煙氣過濾。瀝青混凝土攪拌，建材、水泥陶瓷、石灰、石膏等生產場所。鋁電解、鉛、錫、鋅、銅及其他稀有金屬的冶煉煙氣過濾，微細物料回收，液、固分離。化工、焦炭、炭黑、染料、制藥、塑膠等領域的液固分離及微細物料回收。采礦、糧食加工、面粉、電子行業、木材加工等的灰塵治理和凈化收集.
